1。の分類走査電子顕微鏡
走査型電子顕微鏡は、電子生成のさまざまな方法に応じて、熱電子放出タイプと電界放射タイプに分けることができます。熱電子放出タイプに使用されるフィラメントは、主にタングステンフィラメント電子顕微鏡です。フィールド排出タイプ
高温磁場放出と冷間磁場の排出の区別。
2。の分類透過型電子顕微鏡
透過電子顕微鏡は、電子生成のさまざまな方法に従って、熱電子放出タイプと電界放射タイプに分けることができます。熱放射に使用されるフィラメントには、主にタングステンフィラメントとランタヌムヘキサボリドフィラメントが含まれます。フィールド排出には、熱電界放射と冷間排出の2つのタイプがあります。
3.走査型電子顕微鏡と透過型電子顕微鏡の類似点と相違点
この2つは、サンプルに同様の要件を持っています。可能な限り乾燥した、石油汚染からできる限り自由であり、外部寸法はサンプルチャンバーのサイズ要件を満たしています。
違いは次のとおりです。
（1）サンプルの準備：TEM電子の浸透能力は非常に弱いです。透過型電子顕微鏡検査は、多くの場合、数百キロボルトの高エネルギー電子ビームを使用しますが、それでもサンプルの研削またはイオンの薄化またはマイクロナノスケールの厚さに薄型のスライスを必要とします。これは最も基本的な要件です。 SEMはサンプルの準備をほとんど必要とせず、直接観察を可能にします。ほとんどの非伝導材料は、導電性フィルム（金コーティングなど）の生産を必要とします。

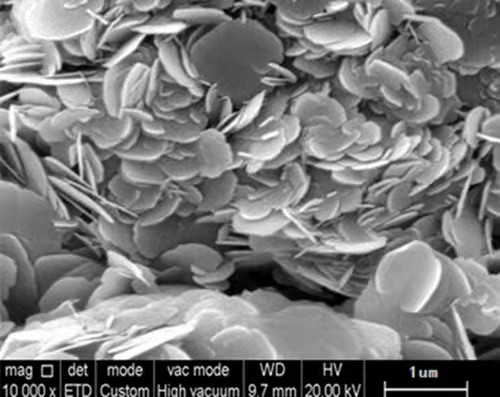

（2）イメージングで：SEMイメージング中、電子ビームはサンプルに浸透せず、その表面をスキャンします。 TEMイメージング中、電子ビームがサンプルに浸透します。 SEMの空間分解能は、一般にXY-3-6NMの間です。
TEMの空間分解能は、一般に0.1〜0.5nmに達する可能性があります。
4. TEMテストを実施する際のサンプルの厚さの要件はどのくらいですか？
TEMサンプルの厚さは、できれば100nm未満でなければなりません。厚すぎると、電子ビームが簡単に送信されず、不明確な画像や不十分なイメージングが生じます。
5. TEMテストを実施する際のサンプルの要件は何ですか？
- 通常、サンプルは乾燥する必要があります。サンプルが溶液である場合、特定の基質（ガラスなど）に落とし、乾燥させてから炭素を噴霧する必要があります。サンプル自体が導電性である場合、炭素を噴霧する必要はありません。
6.水溶液中のナノ粒子でTEMを実行する方法は？
TEMサンプルは高い真空条件下でテストする必要がありますが、水溶液中のナノ粒子は直接測定できません。通常、マイクログリッドまたは銅メッシュを使用して、サンプルを除去し、サンプルのプレエキスターに配置します。乾燥後、テストのために電子顕微鏡に置くことができます。サンプルサイズが小さく、数ナノメートルしかない場合は、非多孔質炭素膜を使用してサンプルをすくい上げます。
7。高解像度サンプルの厚さ要件
高解像度のTEM画像を採取する場合、20nm未満のサンプルの厚さを制御するのが最善です。薄いサンプルは、電子ビーム散乱を減らし、画像の解像度を改善する可能性があります。直径20nm未満の粉末の場合、カーボンサポートフィルムまたは小さな毛穴マイクログリッドで直接除去および観察できます。粒子の直径が20nmを超える場合は、最初に埋め込み、次にイオン薄化技術を使用して、サンプルを観察に適した厚さまで薄くすることが最善です。

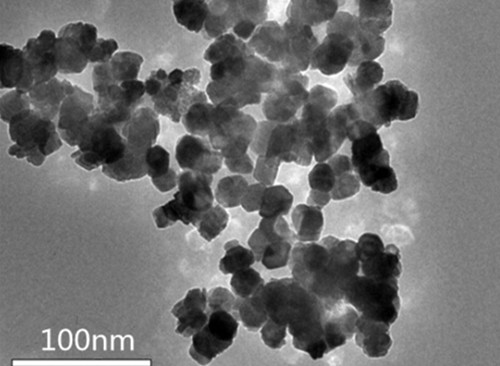

8.粉末サンプル用のTEMを作成する方法は？
粉末サンプルを準備するための鍵は、適切なサポートフィルムを持ち、中程度の濃度で粉末を均等に分散させることです。支持膜が完全に乾燥した後、電子ビーム照射下での支持膜の破裂を避けるために、観察のために電子顕微鏡に配置する必要があります。
copperメッシュに薄いサポートフィルムを事前に取り付けます。
powder粉末サンプルの特性に基づいて、合理的な分散剤を選択します。
cussion停止を介して粉末を均等に分散させてサスペンションを形成します。
dropまたはスクープメソッドを使用して銅メッシュに粉末溶液を置き、乾燥させます。
powder粉末サンプルが銅メッシュに均等に分布し、汚染物質がないことを確認します。
copper落しやすい粉末がないことを確認するために、銅のメッシュをイヤーウォッシュボールで静かに吹き付けます。
9.なぜ導電性または導電性の低いサンプルに金をスプレーするのですか？
SEMイメージングは、検出器を介して二次電子と後方散乱電子の信号を取得するプロセスです。サンプルが非導電性であるか、導電率が低い場合、サンプルの表面に過剰な電子または遊離粒子がタイムリーに導かれない自由粒子が蓄積します。ある程度後に、充電と放電現象が繰り返され、最終的に電子信号の伝達に影響を与え、画像の歪み、変形、揺れ、およびその他の現象を引き起こします。金噴霧後、サンプル表面の導電率が向上し、それにより蓄積の現象が回避されます。
10。噴霧金はサンプルの形態に影響しますか？
サンプルの表面に金を噴霧した後、その表面には数十層の金原子が覆われており、数十から数十ナノメートルの厚さで、形態にほとんど影響しません。
11.磁気粉末を破壊する方法は？
磁気粉末は、従来の粉末サンプルの調製に続いて、Zeissフィールド放出電子顕微鏡を使用して、非磁化せずに調製できます。一部のブロック型の強力な磁気材料を、外部磁場を加熱または適用することにより消滅する可能性がある場合、市場には特殊な消磁石があります。
12.なぜ磁気粒子は一般に透過型電子顕微鏡を受けることができないのですか？
磁気材料を作るときにサンプルを専用のサポートフィルムに落とす必要があるため、磁気材料はレンズに引き付けられ、TEMの解像度に影響を与え、電子顕微鏡に汚染することがあります。
13.なぜ異なる機器が同じサンプルに異なる効果をもたらすのですか？
カメラのパラメーターが同様に設定されている場合、効果は大きく異なりません。撮影中に異なるパラメーター設定（プローブ、電圧、ビーム電流など）の異なる機器のみが、撮影結果に基づいてどのパラメーターを分析する必要があるかの特定の影響を持っています。
14.金、プラチナ、炭素を噴霧するための特定のアプリケーションシナリオは何ですか？
AuやPTなどの金属ターゲットは、導電率を向上させ、二次電子と後方散乱電子の生成を増加させ、良好なシグナルとノイズ比を持ち、高品質の画像を取得することを目的として電子ビーム浸透を減らすことができます。 Cターゲット材料、ED、EBSD、WDS、その他のコンポーネントの分析に適しています。
15。SEM写真を撮るとき。なぜ導電性または導電性の低いサンプルに金または炭素をスプレーするのですか？
走査型電子顕微鏡で観察されると、入射電子ビームがサンプルにヒットすると、サンプルの表面に電荷の蓄積が発生し、画像の観測と写真記録に影響を与える充電および放電効果が生成されます。したがって、観察する前に、サンプルの表面を導電性にするために、金や炭素の噴霧などの導電性処理を実施する必要があります。
16.サンプルには炭素要素は含まれていませんが、結果は70％を超えるコンテンツを示しており、実際の状況から逸脱しすぎています。それを処理する方法は？
エネルギースペクトルは、原子数が11未満の元素に鈍感であり、炭素、窒素、酸素の誤差が一般的です。さらに、炭素汚染は、導電性接着剤、サンプルと手の間の接触、DPポンプ、エアダストなどの幅広いソースから生まれます。エネルギースペクトル分析のために、炭素、窒素、酸素などの光要素の不適格性に特に注意する必要があります。さらに、マッピングテストが必要な場合、サンプル以外のバックグラウンドに明らかな炭素、窒素、酸素が存在する可能性があります。サンプルはサンプルと区別できない場合がありますが、マッピングは炭素、窒素、酸素などの光要素に特別な注意を払っています。コンテンツが実際の値よりも高い場合、人為的に削減できます。
17。形態撮影の不明確な結果の理由
サンプルの導電率が低いと、撮影結果が不明確になります。撮影要件が高すぎて、楽器自体がそれらを満たすことができません。焦点または乱視は適切に調整されていませんが、これは一般的にまれです。また、デバイスの構成とインストール環境にも関連しています。
18。いくつかのサンプルのSEM画像では、明らかな電子ビームブラックスポットを見ることができます。界面内の電子ビームスポットを削除する方法は？
電子ビームの黒い斑点は、サンプルが比較的汚れており、炭素が蓄積していることを示している可能性があります。ストレージ環境に注意を払うか、準備されたサンプルでタイムリーなテストを実施することをお勧めします。
19.基板上にフィルムの層を示す形態をとるエタノール分散サンプルの理由は何ですか？
フィルムに似た外観の理由は、エタノールの分散に続いて金の噴霧によるものです。
20.なぜ透過型電子顕微鏡に色がないのですか？
色は光の色、つまり電磁波の頻度で決まり、電子顕微鏡の光は自然光ではなく、電子ビーム光源であるため、カラフルな色を表示できません。透過型電子顕微鏡検査では、0.2UMよりも小さい微細な構造が、光学顕微鏡では明確には明確には表示されない微細構造を明らかにすることができます。光学顕微鏡では、サブミクロスピック構造または超微細構造と呼ばれます。これらの構造を明確に見るには、顕微鏡の解像度を改善するために、波長の短い光源を選択する必要があります。 1932年、Ruskaは光源として電子ビームを備えた透過電子顕微鏡を発明しました。電子ビームの波長は、可視光と紫色の光の波長よりもはるかに短く、電子ビームの波は
長さは、放出された電子ビームの電圧の平方根に反比例します。つまり、電圧が高いほど波長が短くなります。現在、TEMの分解能は0.2Nmに達する可能性があり、電子顕微鏡で得られた画像は、色情報なしで電子の数（つまり、明るさ）を反映する「グレースケール画像」です。
