Sat Nanoは最高のサプライヤーです 酸化鉄粉末Fe3O4ナノポーダー中国では、50nm、100nm、その他の粒子サイズを提供できます。お問い合わせがある場合は、sales03@satnano.comまでお気軽にお問い合わせください
酸化鉄粉末Fe3O4ナノポーダーを準備する方法は？製造プロセスを簡単に紹介しましょう。また、この方法に従ってそれを作成することもできます。
ステップ1：16ミリリットルのエチレングリコールを測定シリンダーで測定し、ビーカーに注ぎます。
ステップ2：バランスを使用して0.36グラムのヘキサハイド酸塩化第1鉄酸塩化鉄酸塩化鉄酸塩化鉄を計量し、ステップ1からビーカーに注ぎます。
ステップ3：バランスを使用して重量2.38グラムの添加物を計量し、ステップ1からビーカーに注ぎます。
ステップ4：バランスを使用して0.36グラムのポリエチレングリコール20000を計量し、ステップ1からビーカーに注ぎます。
ステップ5：上記の混合物を10分間磁気的に攪拌します。
ステップ6：上記の混合物を50ミリリットルの容量の水熱反応器に注ぎ、摂氏200度で10時間反応します。
ステップ7：反応が完了した後、熱水反応器は室温に自然に冷却され、反応溶液が取り出されます。固体粉末は遠心分離によって収集され、脱イオン水とエタノールで3回洗浄し、乾燥させて四酸化鉄である固体粉末を得ます。

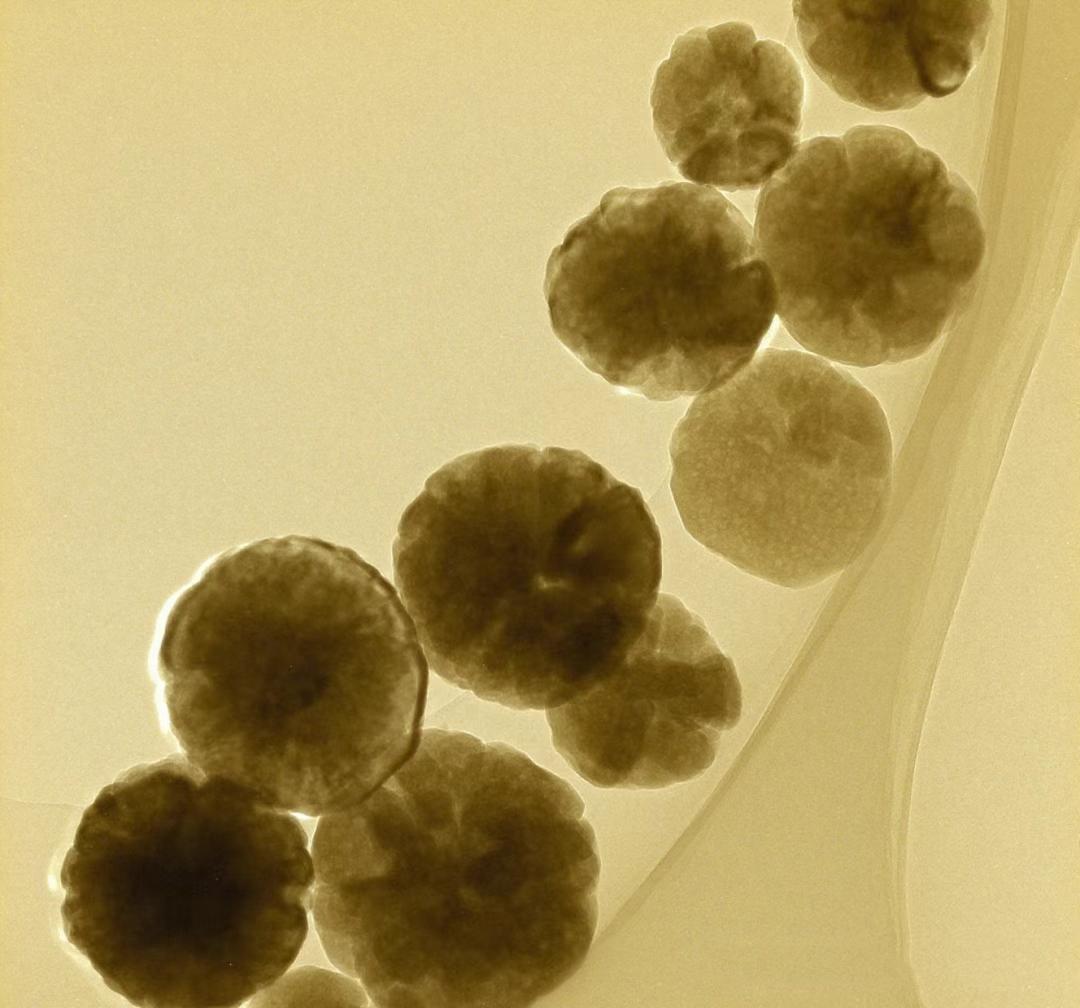

この方法によって合成される酸化鉄は、粒子サイズの200ナノメートルで球形です。素材の全長は次のようになります：
